コントローラ・ドライバ：コントローラ
フルクローズド制御コントローラ
FC-112／FC-111／FC-114／FC-411／FC-414
製品仕様表
| 品番 | FC-111/FC-114 | FC-411/FC-414 |
| ￥400,000 | ￥550,000 | |
| AC100〜240V 50/60Hz | ||
| 5.2kg | ||
| 220×88×290mm | ||
| AC240V最大負荷時110VA max | ||
| 0〜40℃ | ||
| 20％〜80％RH | ||
| 保存温度 | -10~55℃ | |
| 保存湿度 | 20％~80%RH | |
| 使用場所 | 室内 | |
| 保温高度 | 2000ｍ以下 | |
| 使用高度 | 2000ｍ以下 | |
| 最大動作時間 | 連続動作可能 | |
| 機能 | ||
| 2軸（同時制御可） | ||
| 100mm/sec | ||
| -13421.7728~+13421.7727mm | -6710.88640~+6710.88635mm | |
| インターボレータエラー/スケールエラーリミットエラー/オーバーフローエラー オーバースピードエラー/コマンドエラー緊急停止/システムエラー |
||
| スローダウン機能 | 非対応 | |
| インターフェイス | ||
| 1 | ||
| 1 | ||
| 1 | ||
| 1 | ||
| 1 | ||
| 接続可能オプション | ||
| JC-01 | ||
新旧コントローラ機能比較表
| 項目 | 新型 | 旧型 | 項目 | 新型 | 旧型 |
| 通信コマンド | 82種類 | 22種類 | スリーブ機能 | ● | × |
| パラメーター | 113種類 | 46種類 | フイードバック開始タイミング選択機能 | ● | × |
| インポジション状況表示 | ４種類 | ２種類 | コマンドエコ-バック機能 | ● | × |
| JOGスピード段階 | 3段階 | 2段階 | 原点復帰機能 | ● | ● |
| GP-IB | ● | ● | 機械原点復帰センサ抜けサーチ機能 | ● | × |
| RS-232C | × | ● | 汎用入力ポート チャタリングチェック機能 |
● | × |
| USB | ● | × | 各軸独立ステータス表示機能 | ● | × |
| Ethenet | ● | × | 各軸独立動作機能 | ● | × |
| ティーチング機能 | ● | × | 加減速時間設定機能 | ● | × |
| フィードバック速度設定 | ● | × | 位置決め完了 自動返信機能 |
● | × |
| ゼロコントロール機能 | ● | × | ビジー・エラーキャンセル 機能 |
● | × |
| カレントダウン機能 | ● | × | カウンタゼロセット機能 | ● | × |
| ｲﾝﾎﾟｼﾞｨｼｮﾝ判定時間選択機能 | ● | × | ステージテーブル位置登録移動機能 | ● | × |
機能説明
●通信インターフェース
新型コントローラでは通信インターフェースを変更しました。シリアル通信にはRS-232Cより
一般的なUSBを搭載しました。
また、一般的なパソコンに搭載されているLANを用いたEthernetを搭載しました。
計測機器に多いGP-IBは引き続き搭載しております。

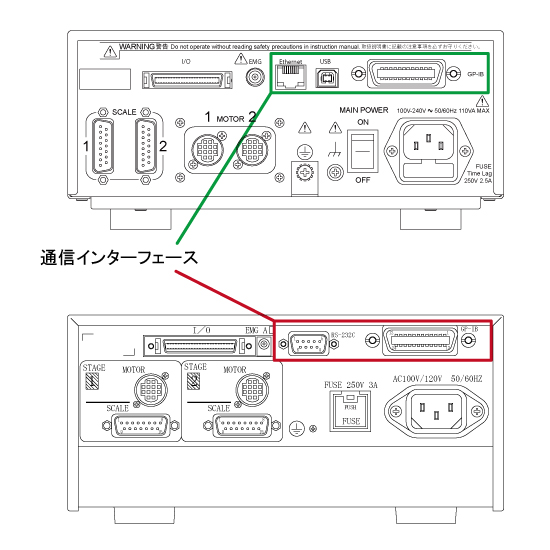

※通信インターフェース部分 新FC-111(上)、旧FC-101(下)
●ビジー・エラーキャンセル機能
この機能は、一部エラーとBUSY状態を解除することが出来る機能です。
エンコーダが正常に働いている状態で起こるエラーについて解除することが出来ます。
対象はリミットエラー、オーバーフローエラー、ティーチングコマンドエラーです。
また、外乱等で位置決めが完了せず、BUSY状態が続いてしまう時などにBUSY状態
を強制的にREADY状態へ移行させることが出来ます。
旧型コントローラではこれらのエラーは電源再投入がRESETをしないと解除出来ません
でした。電源再投入やRESETは座標値もクリアされる為、外部から前の座標を再現する
必要がありました。
新コントローラのビジー・エラーキャンセル(BEC)機能では座標値を保持したまま解除
出来るようになり、作業効率が向上出来ます。
●ティーチング機能
あらかじめ、コントローラに動作コマンドをプログラムすることが出来きます。決まった動作
を繰り返し行いたい場合などに便利な機能です。
旧型コントローラではオプションのジョイスティックコントローラに同様の機能としてマクロ
機能がありました。
新型コントローラではコントローラ内臓の機能として搭載されており、登録出来るチャンネル
の数や行数、登録出来るコマンド(ループコマンドなど)が増えました。
5つのチャンネルにそれぞれ200行までプログラムを登録することが出来ます。
ティーチング機能比較
| 項目 | 新型 | 旧型 |
| コマンド登録方法 | コントローラ内部メモリーへ登録 | ｼﾞｮｲｽｽﾃｨｯｸｺﾝﾄﾛｰﾗ (オプション)へ登録 |
| 登録チャンネル数 | 5チャンネル | 2チャンネル |
| 各チャンネル登録行数 | 200行 | 32行 |
| 実行方法 | コントローラ・キー操作 | ｼﾞｮｲｽﾃｨｯｸｺﾝﾄﾛｰﾗ ｽｲｯﾁ(ｵﾌﾟｼｮﾝ) |
| コマンド | ||
| ジョイスティック(オプション)キー操作 | ||
| I/O |
●ゼロコントロール機能
この機能はインポジション範囲内でもフィードバック制御を接続する機能です。
旧型コントローラではインポジョン範囲内にステージが移動したら、フィードバック制御
を停止させていた為、目標位置に対して幅を持って位置決めをしていました。
新コントローラではゼロコントロール機能をオンにすると目標位置でステージを位置決め
することができ、再現性が向上しました。

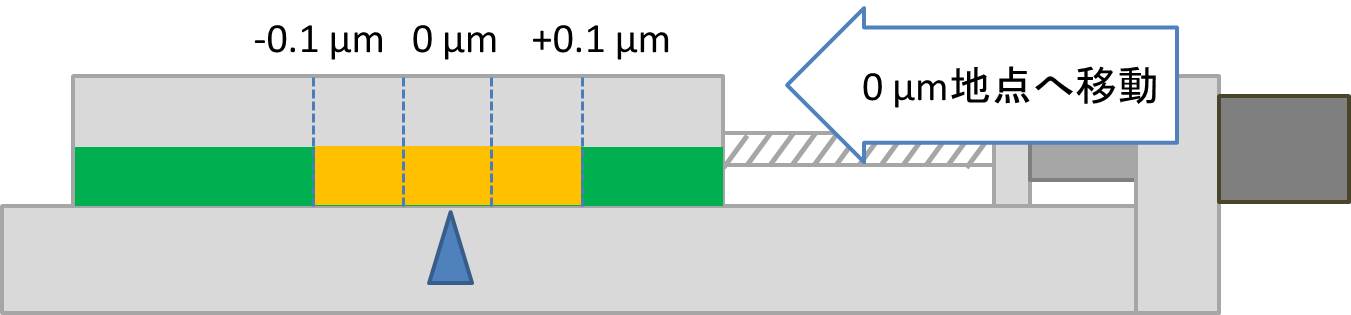

・旧型FC-101で0μｍ地点へ動作させた場合
旧型FC-101ではインポジョン範囲(黄色の範囲)内で位置決めが完了して、フィードバック
制御が止まり、ステージが停止します。
旧型FC-101の場合

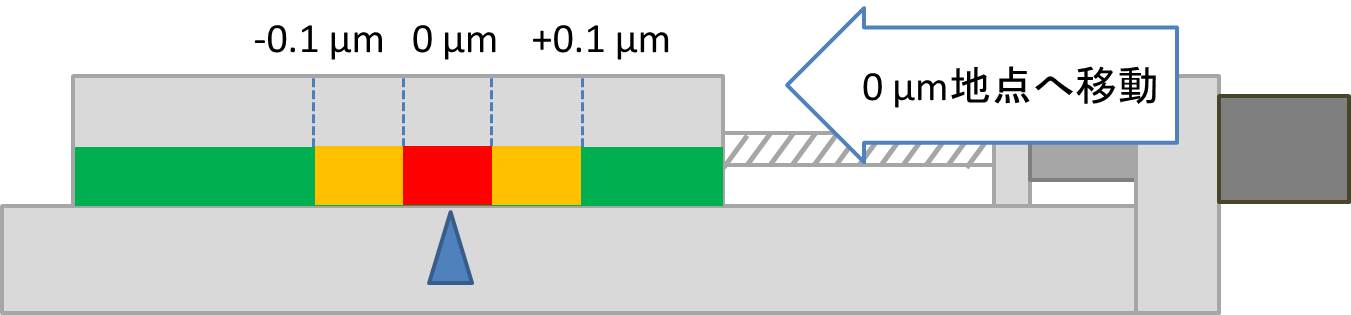

・新型FC-111で0μｍ地点へ動作させてた場合
新型FC-111ではゼロコントロール機能がオンの場合にはインポジョン範囲(黄色の範囲)内
でも赤い範囲内へフィードバックが掛かります。オンの場合にはには旧FC-101と同様の
黄色または赤色の範囲内でフィードバック制御が止まり、ステージが停止します。
新型FC-111の場合
