X軸ステージ、XY軸ステージ、Z軸ステージのワイヤード株式会社/移動量35mm

自動ステージ:X軸ステージ・XY軸ステージ・Z軸ステージ

SK20-35X/SK20-35XY/SK20-35Z【X軸ステージ・XY軸ステージ・Z軸ステージ】

ガイド部とボールネジ部を一体構造にしたことによるコストダウンと高精度・高剛性を実現した自動位置決めステージです。□24mmの5相ステッピングモータを採用しました。

SK20-35X
XY軸自動ステージ/35mm SK20-35XY
SK20-35Z


図面・CADデータをダウンロード

各製品の図面をPDF形式とDXF形式でご提供しています。 ※DXFファイルはZIP形式で圧縮しております。

SK20-35X SK20-35XY SK20-35Z
SK20-35X SK20-35XY SK20-35Z

製品詳細
品番 SK20-35X SK20-35XY SK20-35Z
移動量 35mm 35mm 35mm
テーブルサイズ 40mm×40mm 40mm×40mm 40mm×40mm
5相ステッピングモータ TS3664N4E1 (多摩川精機製)0.75A TS3664N4E1 (多摩川精機製)0.75A TS3664N4E1 (多摩川精機製)0.75A
分解能フルステップ (ハーフステップ) 2μm(1μm) ※注1) 2μm(1μm) ※注1) 2μm(1μm) ※注1)
ネジ径・リード Φ6×1 Φ6×1 Φ6×1
送り機構 ボールネジ ボールネジ ボールネジ
移動ガイド アウタレール構造 アウタレール構造 アウタレール構造
位置決め精度 20μm 20μm 20μm
繰り返し位置決め精度 ±3μm ±3μm ±3μm
ロストモーション 3μm 3μm 3μm
走り平行度 10μm 10μm
XY直角度 15μm
XY平行度 50μm
耐荷重 8kg 6kg 1kg
質量 約0.7kg 約1.3kg 約0.9kg
最大移動速度 20mm/sec ※注2) 20mm/sec ※注2) 20mm/sec ※注2)
本体材質 本体:スチール テーブル:アルミ 本体:スチール テーブル:アルミ 本体:スチール テーブル:アルミ
表面処理 本体:黒染め テーブル:黒アルマイト 本体:黒染め テーブル:黒アルマイト 本体:黒染め テーブル:黒アルマイト
リミット/機械原点センサ PM-U24 (サンクス製) PM-U24 (サンクス製) PM-U24 (サンクス製)
ステージ側コネクタ HR10A-10R-12P (ヒロセ製) HR10A-10R-12P (ヒロセ製) HR10A-10R-12P (ヒロセ製)

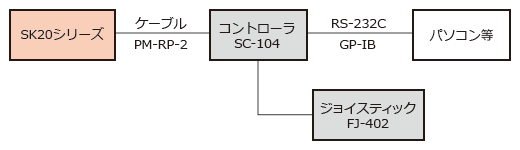

結線図
適用コントローラ 適応コントローラは別途お問合せ下さい。

※注1)ドライバの駆動ステップ設定で分解能が変わります。 ※注2)無荷重での値です。ご使用条件により異なる場合があります。
