自動ステージ:X軸ステージ・XY軸ステージ ステンレスシリーズ
YBS60-20XA/YBS60-20XYA【X軸ステンレスステージ・XY軸ステンレスステージ】


TSAシリーズと比べて剛性が強い低価格な小型ステンレス自動ステージです。 真空グリス交換も出来ますので別途お問い合わせ下さい
図面・CADデータをダウンロード
各製品の図面をPDF形式とDXF形式でご提供しています。 ※DXFファイルはZIP形式で圧縮しております。
![]() |
![]() |
![]() |
![]() |
製品詳細
品番 | YBS60-20XA | YBS60-20XYA |
移動量 | 10mm | 10mm |
テーブルサイズ | 60mm×60mm | 60mm×60mm |
5相ステッピングモータ | TS3664N4E1 (多摩川精機製)0.75A | TS3664N4E1 (多摩川精機製)0.75A |
分解能フルステップ (ハーフステップ) | 1μm(0.5μm) ※注1) | 1μm(0.5μm) ※注1) |
ネジ径・リード | Φ4×0.5 | Φ4×0.5 |
移動ガイド | R形状ボールガイド | R形状ボールガイド |
位置決め精度 | 30μm | 30μm |
繰り返し位置決め精度 | ±3μm | ±3μm |
ロストモーション | 6μm | 6μm |
走り平行度 | 5μm | − |
XY直角度 | − | 15μm |
XY平行度 | − | 20μm |
耐荷重 | 5kg | 5kg |
質量 | 約0.85kg | 約1.5kg |
最大移動速度 | 5mm/sec ※注2) | 5mm/sec ※注2) |
本体材質 | ステンレス | ステンレス |
表面処理 | 処理無し | 処理無し |
リミット/機械原点センサ | EE-SX1103 (オムロン製) | EE-SX1103 (オムロン製) |
ステージ側コネクタ | HR10A-10R-12P (ヒロセ製) | HR10A-10R-12P (ヒロセ製) |
結線図 | ![]() |
|

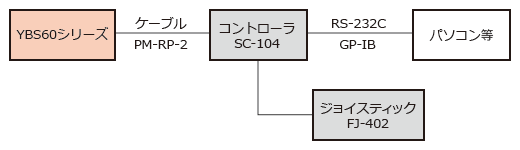

適用コントローラ | 適応コントローラは別途お問合せ下さい |
※注1)ドライバの駆動ステップ設定で分解能が変わります。 ※注2)無荷重での値です。ご使用条件により異なる場合があります。
