自動ステージ・X軸ステージ 高剛性位置決めステージ
SAK120-50X【高剛性位置決めステージ】
SAK120-50X
図面・CADデータをダウンロード
各製品の図面をPDF形式とDXF形式でご提供しています。 ※DXFファイルはZIP形式で圧縮しております。
SAK120-50X |
SAK120-50X |
製品詳細
品番 |
SAK120-50X |
価 格(税別) |
¥280,000 |
移動量 |
50mm |
テーブルサイズ |
120mm×120mm |
5相ステッピングモータ |
PK543N-B(オリエンタル製)0.75A |
分解能フルステップ (ハーフステップ) |
2μm(1μm) |
ネジ径・リード |
Φ8×1 |
送り機構 |
ボールネジ |
移動ガイド |
クロスローラ |
位置決め精度 |
5μm |
繰り返し位置決め精度 |
±1μm |
ロストモーション |
2μm |
走り平行度 |
8μm |
耐荷重 |
15kg |
質量 |
約1.6kg |
最大移動速度 |
20mm/sec |
本体材質 |
アルミ |
表面処理 |
|
リミット/機械原点センサ |
PM-L24(サンクス製) |
ステージ側コネクタ |
DA-15PF-N(日本航空電子製) |

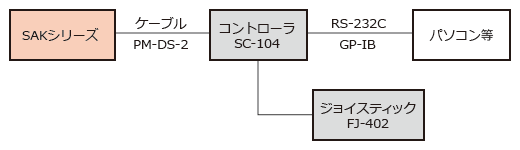

適用コントローラ |
適応コントローラは別途お問合せ下さい |
